Cara Generate File Gerber dari Altium(DXP/.PCB.PCBDOC)

Sebelum melakukan pemesanan "Cetak PCB" di TMN Project, siapkan file dalam bentuk Eagle atau Gerber. Bagi desainer/project manager yang memiliki file desain di luar format software Eagle, maka perlu melakukan export/generate ke format Gerber. Berikut kami berikan tutorial singkat cara export/generate Gerber dari software Altium Designer.

Tahap 1: Pekerjaan sebelum menghasilkan file Gerber

Sebelum membuat file Gerber, Anda perlu menetapkan kriteria, tetapi untuk sebagian besar desainer PCB, ini belum tentu. Berikut ini adalah penjelasan singkat tentang pengaturan ini, Anda juga dapat mengabaikan pengaturan ini saat menghasilkan file Gerber.

1. Pengaturan bentuk dan ukuran PCB, umumnya adalah mechanic1,2 layer.

2. Sebelum menghasilkan file Gerber, preprocess file PCB.

Preprocess meliputi:

  • Tambahkan break away rails PCB
  • Tambahkan stamp hole.
  • Tambahkan the machine jack.
  • Tambahkan mouting hole
  • Tambahkan drilling description.
  • Tambahkan dimension description.
  • Set the origin
Read more ...

Fungsi SCR (Sillicon Controlled Rectifier)

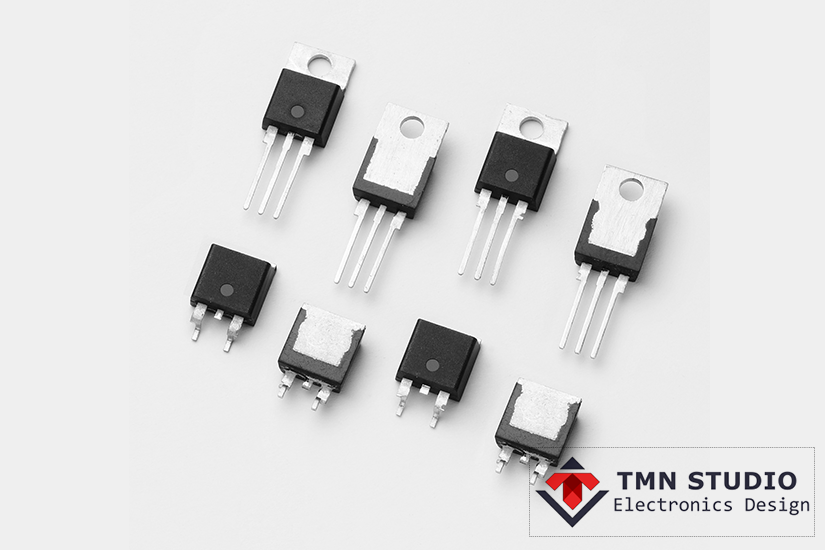

Silicon Controlled Rectifier ( SCR ) adalah salah satu komponen yang mirip dengan transistor karena memiliki tiga buah kaki. Tapi kaki pada SCR tidak sama dengan kaki yang terdapat pada transistor. Kaki yang terdapat pada SCR terdiri dari ; A = Anoda, G = Gate, K = Katoda. Jadi jelaslah bahwa fungsi SCR ini beda dengan transistor.

Read more ...

Teori Dasar MOSFET

MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah suatu transistor dari bahan semikonduktor (silikon) dengan tingkat konsentrasi ketidakmurnian tertentu. Tingkat dari ketidakmurnian ini akan menentukan jenis transistor tersebut, yaitu transistor MOSFET tipe-N (NMOS) dan transistor MOSFET tipe-P (PMOS).
